S3(T)-N3-WHD有功電能變送器
用途：將電力系統里的電能量變送成線性比例輸出的脈沖量，電能以光耦電極開路或斷電器接點二種形式脈沖輸出，以適應不同的RTU和電能記錄裝置。數字量輸出與輸入被測量的有功（或無功）電能相對應，輸出引線是四根線，雙向數字輸出正、負兩個方向的電能量。
測量：單相二線，三相三線，三相四線
輸入范圍：電流5Aac,1Aac;電壓150Vac,450Vac,600Vac
精度：±0.5％RO
輸出：1pulse/KWH , 5pulse/KWH，10pulse/KWH等脈沖量
工作電源：AC220V±10％或AC/DC24~265V
外型尺寸：112（L）×100（W）×70（H）mm
安裝方式：35mm標準導軌、底座螺釘安裝
常用型號：
S3(T)-WHW-3-555A43CB/ N3-WHW-3-555A43CB/S3(T)-RHR-3-555A43CB /
N3-RHR-3-555A43CB /S3(T)-WHD-3-555A43CB/ N3-WHD-3-555A43CB
LWH-34A5V38-P1R-A2 LWH-34-A5V38-P3-A2 LWH33A1V1P3PD1
LWH33A5V38P2RA2 LWH33A5YP2RA2 LWH-MW-HL LWH33A5V1P3PA2
LQH33A1V1P3PD1S3-AD-1-55A4B S2-400F-121/100/45-55H S4(T)-DT-V2196Y
S3-AD-1T-15A4B S3-AD-3-55A4C S3-VD-3-15A4C S2-500RAC 110V/220V
S4-DT-V6192 S4-DT-00192 DC0-220V S3-AD-1-55 A4B TG60-41
S4-DT-00192 DC0-75MV S4-DT-00192 DC0-600V S2-312-DP51 S3-AD-1
S3-VD-1 S3-AD-1-55A4B S2-312-D001 S2-312-DP51 S2-312T-6JN1 S3-AD-1
S3-AD-3 SD-AD-1T S3(T)-AD-1T-55AS3-AD-1S3-AD-1-55A4B S3-AD-1-55A4B
S3-AD-1-56A4B S3-AD-1-55A4B S3-AD-1-55A4O S3-VD-1-15A4B S3-AD-1-55A4C
S3-WD-3-515A4E S3AD1-55A4A S3-VD-3-354B S3-WRD-3-545A4BN
S3-AD-1T-55A4B S3-AD-1-55A4B S3-AD-1T-55A40 AC0-5A/DC4-20MA
S3-AD-1T-55A40 DC220V S3-WD-3A-035A4BN S3-AD-1T-15A4B S3-AD-1-15A4B
S4-RT AC110V S2-312-D001 S3-AD-1T-55A4B S3(T)-AD-1-55A4BN3-AD-1-55A4B
S3(T)-AD-1T-55A4F N3-AD-1T-55A4F S3(T)-VD-1-55A4B N3-VD-1-55A4B
S3(T)-AD-3-55A4B N3-AD-3-55A4B N3-AD-1S-55V2A4B S3(T)-AD-1S-55V2A4B
N3-AND-3-5C5A2B S3(T)-AND-3-5C5A2B S3(T)-WD-3-545A4BNN3-WD-3-545A4BN
N3-RD-3-545A4BN S3(T)-RD-3-545A4BN N3-WRD-3-545A4BN S3(T)-WRD-3-545A4BN
S3(T)-WHD-1 S3(T)-WHD-3 S3(T)-WHD-3A N3-WHD-1 N3-WHD-3 N3-WHD-3A
S3(T)/N3-RHD-1 S3(T)/N3-RHD-3S3(T)/N3-RHD-3A N3-RHR-1 N3-RHR-3 N3-RHR-3A

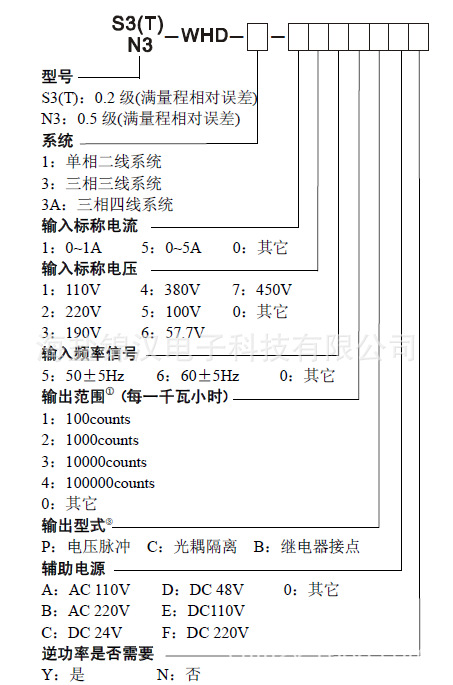

型號及參數填寫示例：
（1）S3(T)-RHD-3-5553CBY
0.2級三相三線無功電能變送器（跨相法）
輸入標稱電流：5A；輸入標稱電壓：100V；
標稱輸入功率⑤：866Var；
輸入信號頻率：50±5Hz；
輸出范圍(電能常數)：10000個脈沖/kVarh
輸出型式：無電壓純接點(光耦集電極開路輸出)；
輔助電源：AC220V。
需要測量逆向電能（容性負載）
（2）N3-RHD-3T-5552CBY
0.5級三相三線無功電能變送器
輸入標稱電流：5A；輸入標稱電壓：100V；
標稱輸入功率⑤：866Var；
輸入信號頻率：50±5Hz；
輸出范圍(電能常數)：1000個脈沖/kVarh
輸出型式：無電壓純接點(光耦集電極開路輸出)；
輔助電源：AC220V。
需要測量逆向電能（容性負載）。
①系統：有T標注，用移相法測量；無T標注用跨相法測量。
②無功電能變送器輸出范圍（脈沖數）均按1kVarh標定。對于無功電能測量，當輸出負向時，表示系統的容性阻抗zui大；當輸出正向值時，表示系統的感性阻抗zui大。
③系統選擇合適的輸出型式見有功電能注釋：②項。
④測量系統的正向與負向的電能時，電能信號是分別輸出的。
⑤對系統功率的標定見前有功功率注釋：②項。
⑥若用戶需要其他特殊標定，請在合同中注明參數值。
