即使工況比較復雜的情況下，存在虛假回波，用的微處理技術和調試軟件也可以準確的分析出物位的回波。天線接收反射的微波脈沖并將其傳輸給電子線路，微處理器對此信號進行處理，識別出微脈沖在物料表面所產生的回波。正確的回波信號識別由脈沖軟件完成，精度可達到毫米級。距離物料表面的距離D與脈沖的時間行程T成正比：
D=C×T/2
其中C為光速
因空罐的距離E已知，則物位L為：
L=E-D
通過輸入空罐高度E（=零點），滿罐高度F（=滿量程）及一些應用參數來設定，應用參數將自動使儀表適應測量環境。對應于4－20mA輸出。
應用介紹
6G智能系列雷達物位計適用于對液體、漿料、顆粒料及塊料的物位進行非接觸式連續測量，適用于溫度、壓力變化大；有惰性氣體及揮發存在的場合。

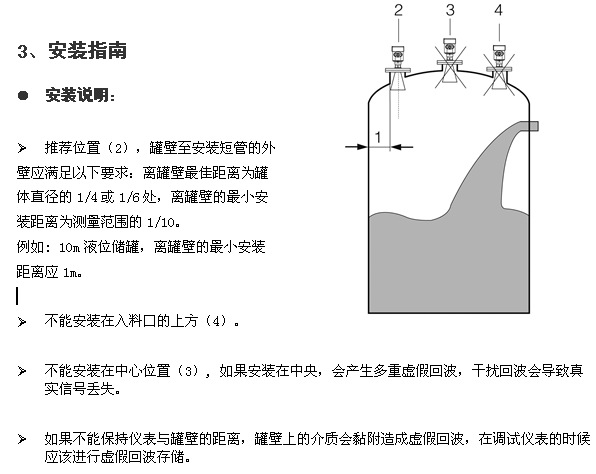

采用微波脈沖的測量方法，并可在工業頻率波段范圍內正常工作。波束能量較低，可安裝于各種金屬、 非 金屬容器或管道內，對人體及環境均無傷害。
技術參數
基本參數 |
工作頻率 ： 6GHz |
波 束 角 ： 24° 501, 502 |
30° 503（504, 505） 帶DN100法蘭 |
20° 503（504, 505） 帶DN150法蘭 |
16° 503（504） 帶DN200法蘭 |
14° 503（504） 帶DN250法蘭 |
重 復 性 ： ±1mm |
辨 率 ： 1mm |
采 樣 ： 回波采樣55次/s |
響應速度 ： ＜0.2s(根據具體使用情況而定) |
電流信號 ： 4…20mA |
精 度 ： ＜0.1% |
|
天線材質 |
501： PP/ PTFE |
502： PTFE |
503： 不銹鋼 |
504： 不銹鋼 |
505： 不銹鋼 |
|
通訊接口 |
HART通訊協議 |
過程連接 |
501：G1½″ A 或1½″ NPT螺紋連接 |
502：PTFE翻邊法蘭DN50、DN80、DN100 |
503：不銹鋼法蘭DN50、DN80、DN100、DN150、DN200、DN250 |
504：不銹鋼法蘭DN150、DN200、DN250 |
505：不銹鋼法蘭DN50、DN80、DN100、DN150、DN200、DN250 |
|
電 源 |
電 源：兩線：24V DC(±10%)，波紋電壓：1Vpp |
四線：220VAC |
耗電量：max 22.5mA |
環境條件 |
環境溫度：－40℃…＋70℃ |
容器壓力（表壓）：－0.1…4Mpa |
防爆認證 |
Exia IIC T6 Ga / Exd〔ia〕IIC T6 Ga |
防護等級 |
IP67 |
兩線制接線 |
供電和信號輸出共用一根兩芯導線 |
電纜入口：2個M20×1.5（常規），電纜直徑5…9mm |
|
產品選型

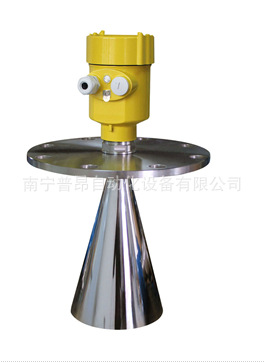

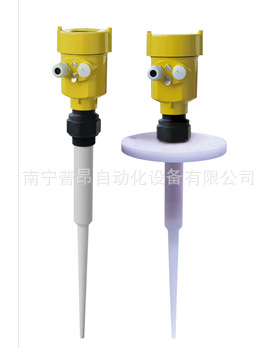

JDA-RD801 |
|
 |
適用介質：液體，微腐蝕性液體 應 用：污水液位測量； 揮發性小的酸堿液位測量； 漿料料位測量； 防爆認證：Exia II C T6 Ga/ Exd ia IIC T6 Gb 測量范圍：20m（量程可選） 天 線：棒式天線（PP/PTFE） 頻 率：6 GHz 過程溫度：（-40～130）℃ 測量精度：±10mm 過程壓力：（-0.1～0.3）MPa 信號輸出：（4～20）mA/HART 電 源：兩線制（DC24V） 四線制（DC24V/AC220V） 重 復 性：± 1mm 外 殼：鋁/塑料 過程連接：法蘭（選配）/螺紋 現場顯示：四位LCD 可編程
|

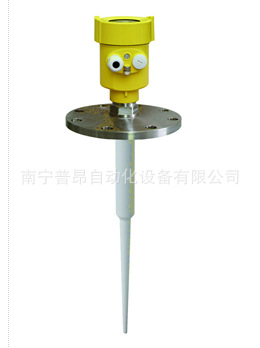

JDA-RD802 |
|
 |
適用介質：液體，特別適合強腐蝕性液體 應 用：具有壓力的液位測量 污水液位測量 揮發性大的酸堿液位測量 漿料料位測量 防爆認證：Exia II C T6 Ga/ Exd ia IIC T6 Gb 測量范圍：20m（量程可選） 天 線：棒式天線（PTFE） 頻 率：6 GHz 過程溫度：（-40～180）℃ 測量精度：±10mm 過程壓力：（-0.1～4）MPa 信號輸出：（4～20）mA/HART 電 源：兩線制（DC24V） 四線制（DC24V/AC220V） 重 復 性：± 1mm 外 殼：鋁/塑料 過程連接：法蘭連接 過程連接：法蘭連接 |

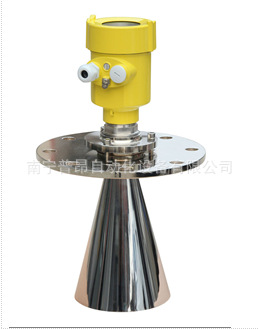

JDA-RD803 |
|
 |
適用介質：液體，特別適合強腐蝕性液體 應 用：具有壓力的液位測量 污水液位測量 揮發性大的酸堿液位測量 漿料料位測量 防爆認證：Exia II C T6 Ga/ Exd ia II C T6 Gb 測量范圍：35m（量程可選） 天 線：喇叭口天線 頻 率：6 GHz 過程溫度：（-40～250）℃ 測量精度：±10mm 過程壓力：（-0.1～4）MPa 信號輸出：（4～20）mA/HART 電 源：兩線制（DC24V） 四線制（DC24V/AC220V） 重 復 性：± 1mm 外 殼：鋁/塑料
現場顯示：四位LCD 可編程 過程連接：法蘭（選配） |
JDA-RD804 |
|
 |
適用介質：固體顆粒或塊料，不適用固體粉料 應 用：石灰塊料測量 原煤塊料測量 防爆認證：Exia IIC T6 Ga/ Exd ia IIC T6 Gb 測量范圍：35m（量程可選） 天 線：喇叭天線 頻 率：6 GHz 過程溫度：（-40～250）℃ 測量精度：±20mm 過程壓力：（-0.1～0.1）MPa 信號輸出：（4～20）mA/HART 電 源：兩線制（DC24V） 四線制（DC24V/AC220V） 重 復 性：± 1mm 外 殼：鋁/塑料 過程連接：萬向節法蘭（選配） |
